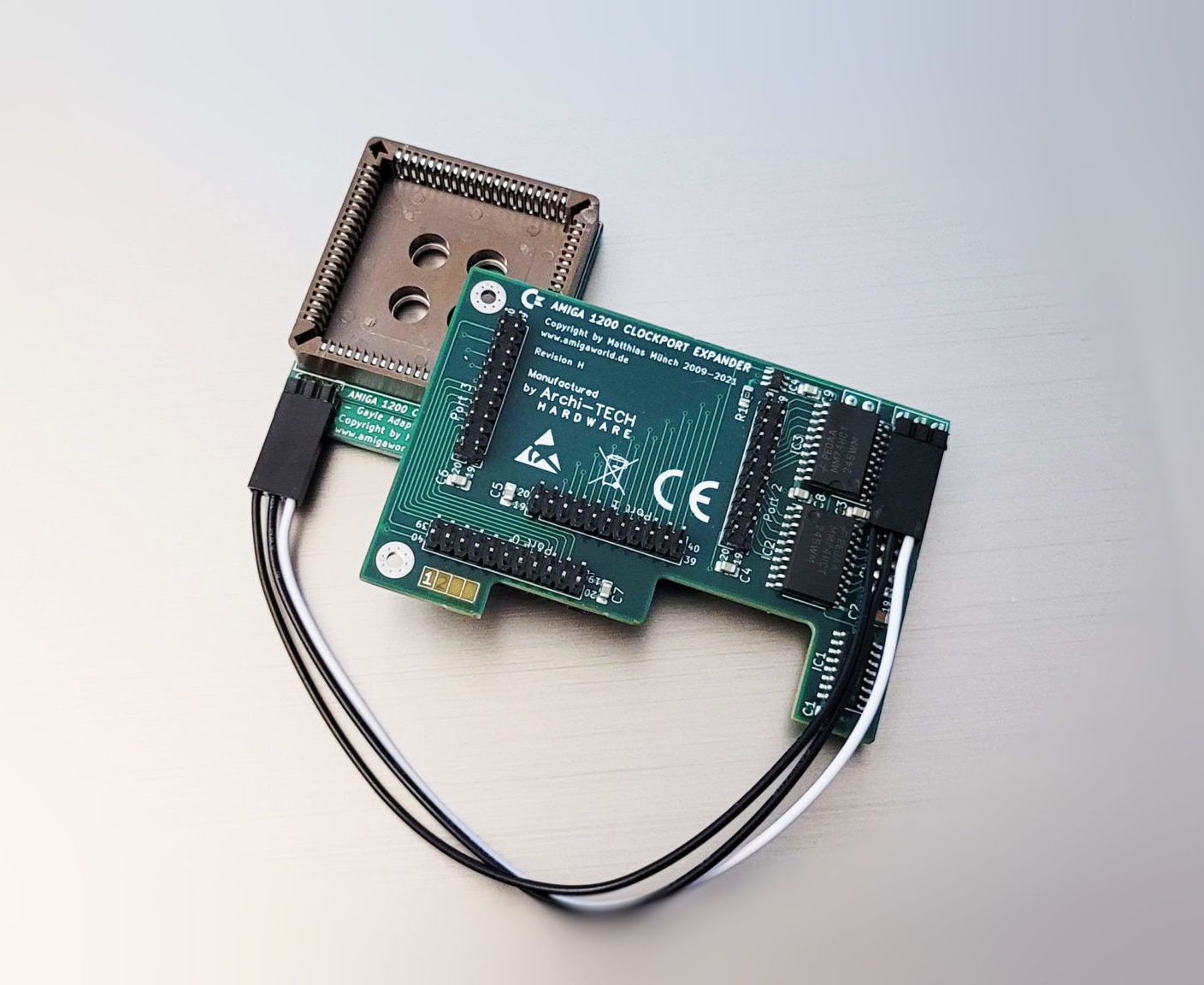

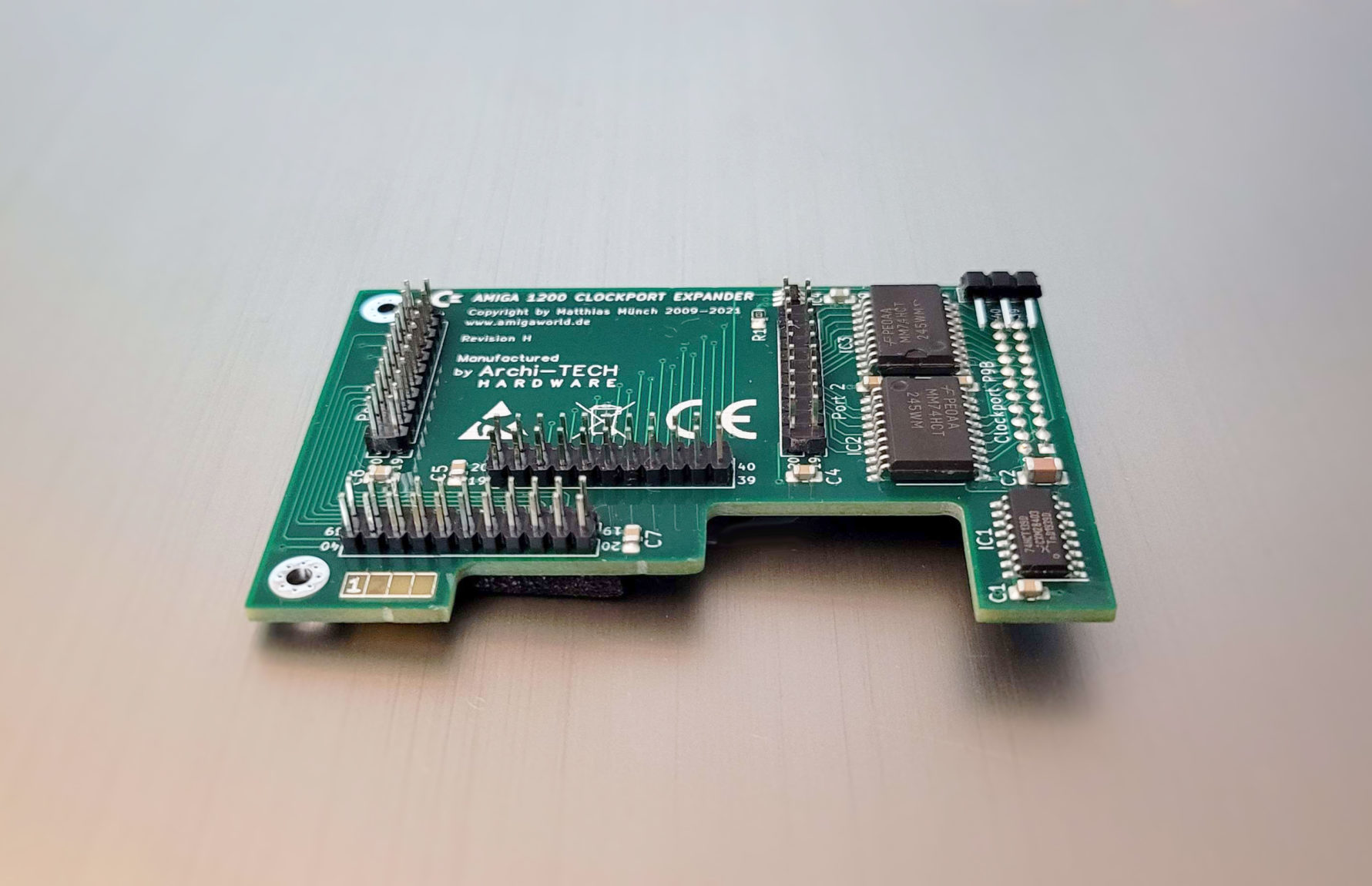

Le clock port Expander pour Amiga 1200, ici proposé en révision H, vous permet de connecter jusqu’à 4 périphériques dit « clockport » à votre Amiga 1200. Le port 0 est compatible avec le port horloge d’origine (adresse $d80001), les ports 1 et 2 correspondent à ceux de la carte Zorro-IV (adresses $d84001 et $d88001) et le port 3 est conçu comme un port d’horloge rapide (adresse $d90001). La conception du Clockport Expander a été pensée de manière à ce que, d’une part, il n’entre en collision avec aucune autre extension et, d’autre part, les extensions de port d’horloge existantes puissent toujours être utilisées dans des conditions d’espace presque optimales, même dans le boîtier d’origine.
PREREQUIS :
- Vous devez posséder un port horloge complet ou un « demi » port horloge soudé sur la droite. Certains Amiga 1200 n’ont pas de port horloge ou un port horloge soudé du mauvais côté (gauche) et ne peuvent dès lors pas utiliser ce Clockport Expander ni d’extension sur port horloge.
- Une alimentation puissante et une bonne ventilation du boitier sont également requises selon les cartes montées.
- Vous aurez besoin de connecter les trois signaux suivants au Clockport Expander : NET_CS, A15 et A14; Vous pouvez simplement utiliser pour ce faire les modules Gayle Adapter Rev A ou Rev F qui ont été conçus en ce sens (Tous deux disponibles en option).
OPTIONS DISPONIBLES
- Sans adaptateur Gayle : Les signaux A15 et A14 sont requis et devront être reliés manuellement au ClockPort Expander pour qu’il fonctionne. Additionnellement le signal NET_CS devra également être relié pour que le port numéro 3 soit accéléré.
- Avec adaptateur Gayle Rev A : Cet adaptateur vous propose le minimum syndicale pour pouvoir pleinement profiter de l’A1200 Clock Port Expander, y compris le port clockport accéléré.
- Avec adaptateur Gayle Rev E : Contrairement à la révision A, cet adaptateur ne se contente pas du minimum et vous proposera en plus de la Rev A : Un connecteur led activité PCMCIA, un connecteur Reset, un connecteur pour relier un FastATA, correction bug reset Gayle/PCMCIA.
COMPATIBILITE :
Compatibilité Matériel | Port 0 | Port 1 | Port 2 | Port 3 | Port 3 accéléré |
Subway USB | OUI | OUI | OUI | OUI | OUI |
Freeway USB | OUI | OUI | OUI | OUI | OUI |
RapidRoad USB | OUI | OUI | OUI | OUI | OUI |
Prisma Megamix | OUI | OUI | OUI | OUI | OUI |
MP3@64 | OUI | OUI | OUI | OUI | NON |
Prelude 1200 | OUI | OUI | OUI | OUI | NON |
Delfina 1200 | OUI | OUI | OUI | OUI | NON |
Delfina Flipper | OUI | OUI | OUI | OUI | NON |
Melody 1200 | OUI | NON | NON | NON | NON |
VS1011 Card | OUI | NON | NON | NON | NON |
AkuheI2C | OUI | OUI | OUI | OUI | OUI |
SPI MasterBus | OUI | OUI | OUI | OUI | OUI |
Silver Surfer | OUI | OUI | OUI | OUI | NON |
RTC | OUI | OUI | OUI | OUI | OUI |
Caractéristiques principales :
- 4 ports horloge dont un accéléré.
- Les signaux suivants doivent être reliés au Clockport Expander : NET_CS, A15 et A14
- S’installe sur le port horloge d’origine.
- Le module Gayle s’installe sur la puce Gayle.
