Introduction
Comme les nouveaux boîtiers A1200, les nouveaux boîtiers A500 sont fabriqués à partir d’un ensemble de moules d’injection personnalisés et nouvellement conçus.
Trois moules sont utilisés pour l’ensemble du boîtier, ainsi qu’une unité optionnelle pour les coques de souris Tank.
Le premier moule est destiné à la coque supérieure du boitier, le deuxième à la coque inférieure et le troisième à toutes les trappes et pièces.
En option, le dernier moule est utilisé pour les nouvelles coques de remplacement pour la souris Tank.
Spécifications
En dehors de ces améliorations, le nouveau boîtier A500 est une réplique parfaite du design Commodore.
Certaines zones du boîtier sont améliorées pour permettre l’installation de matériel moderne.
Voici quelques différences entre les boîtiers Commodore A500 et ce nouveau boîtier Amiga 500 :
- Le plastique utilisé dans la production est plus résistant aux UV.
- Des inserts filetés partout. Plus de clips en plastique cassés.
- La trappe inférieure offre un refroidissement supplémentaire.
- Une nouvelle trappe latérale droite est disponible avec des emplacements E/S supplémentaires. Plus une trappe simple sans découpe.
- Un ensemble de points de montage filetés en métal pour supporter les Raspberry Pi© et les cartes Apollo Vampire V4 Standalone.
Vue d’ensemble des détails
Cette coque est une réplique parfaite du boitier d’origine de Commodore pour l’Amiga 500. Avec des améliorations supplémentaires.
Il supporte toutes les révisions de cartes mères de l’Amiga 500 et ajoute des caractéristiques supplémentaires permettant l’utilisation de matériel et de solutions modernes.
Généralités
Fabriqué en plastique qui offre une meilleure protection contre l’exposition aux UV.
Inserts en laiton et dimensions des vis
Le boîtier se ferme à l’aide de 6x nouvelles vis avec des inserts en laiton.
Dimensions des vis 6x PM3 * 5mm (φ 5.2)
Trappe arrière RJ45
Une trappe arrière apparaît sur le nouveau boîtier de l’Amiga 500 pour faciliter l’ajout d’une connectivité Ethernet.
Deux trappes sont livrées : une simple (lisse) et une RJ45. Veuillez noter que les trous de montage RJ45 sont spécifiques aux Extenders RJ45 avec oreilles.

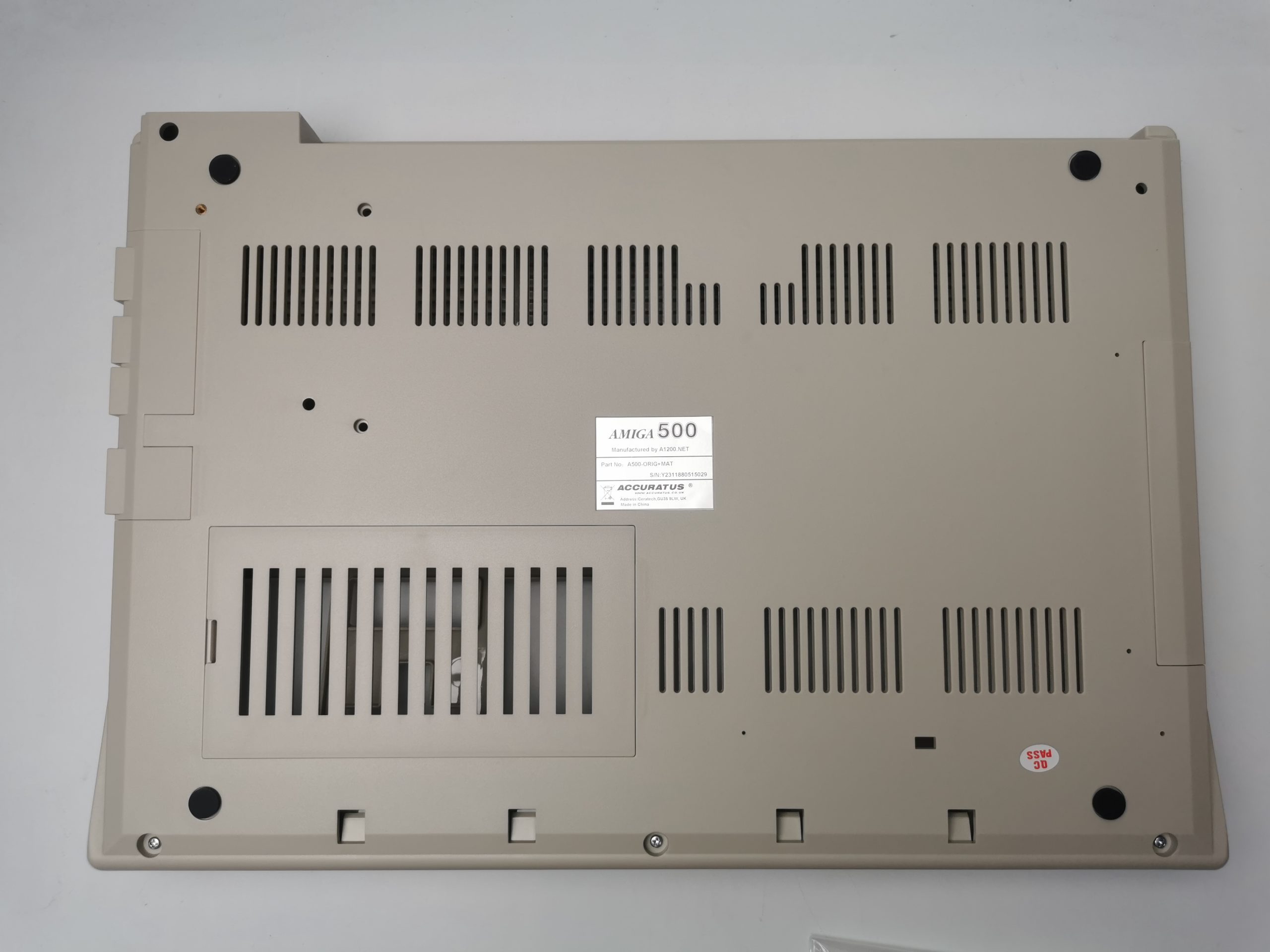

Trappe inférieure
La trappe inférieure est munie d’évents pour une meilleure circulation de l’air.
Nouvelles trappes latérales droites
Deux nouvelles trappes latérales droites sont disponibles. L’une pour supporter les ports IO modernes comme l’USB, le HDMI et les extensions Micro SD. L’autre est une trappe simple (lisse).
Signatures des légendes
Le nouveau boîtier est endossé par des légendes de l’Amiga. Ils ont accepté d’apposer leurs signatures sur le fond de la coque, à l’image des nouvelles coques A1200.
Contenu du colis
- 1x Partie supérieure de la coque.
- 1x partie inférieure de la coque.
- 2 Trappes arrière (simples et RJ45).
- 1x Trappe gauche.
- 2 Trappes droites (ordinaires et ports E/S).
- 1x Trappe inférieure.
- 1x Bouton de disquette (Chinon FB354).
- 1x Jeu de vis.
- 4x Pied en caoutchouc.
Compatibilité RASPBERRY PI 2/3/4
7x points de montage sont disponibles sur cette nouvelle coque Amiga 500.
4x d’entre eux sont dédiés aux cartes Raspberry Pi.
Note : 1 point de montage est partagé avec l’Apollo v4 Standalone.
Compatibilité Apollo Vampire V4 Standalone
7x points de montage sont disponibles sur cette nouvelle coque Amiga 500.
4x d’entre eux sont dédiés à la carte Apollo V4 Standalone.
Note : 1 point de montage est partagé avec les cartes Rasperry Pi 2/3/4.
Caractéristiques principales :
- Plastique résistant aux UV évitant le jaunissement du plastique.
- Visserie sur inserts en laiton pour une durabilité acrue.
- Trappe inférieure améliorée offrant des évents pour un meilleur refroidissement de la machine.
- Livré avec visserie et pieds caoutchouc.
- Couleur : Beige type origine.
