Basé sur un RaspberryPi zero, le kit RGB2HDMI vous permet d’obtenir une sortie vidéo HDMI sur votre Amiga 2000 ou Amiga 3000. Il fait également office de Flickerfixer, vous permettant ainsi d’obtenir une sortie sans scintillements même avec les modes entrelacés de l’Amiga. Nous vous proposons ici un ensemble qui, selon les options choisies, peut être complet, sans soudures à réaliser soit même et prêt à démarrer.
Cet adaptateur RGBtoHDMI utilise un CPLD pour passer les signaux RVB et de synchronisation du slot vidéo de l’Amiga au Rasperry Pi Zero. Il dérive la « pixel clock » d’une manière très différente des autres conceptions et ne nécessite donc plus de cavalier pour basculer de Denise à Super Denise et n’a pas de problèmes de pixels « scintillants ».
Le logiciel fourni sur la carte MicroSD vous permet d’utiliser aussi bien un Raspberry Pi Zero de première génération qu’un Raspberry Pi Zero 2.
Le câble livré, pour le bouton poussoir de gestion des paramètres, est suffisamment long pour être installé à votre convenance à l’arrière ou à l’avant de l’Amiga. Un pilotage des paramètres et option via trois boutons poussoir est également possible en modifiant un paramètre sur la carte MicroSD et en ajoutant deux boutons poussoirs sur les connecteurs prévus à cet effet sur l’adaptateur RGBtoHDMI.
Modes d’affichage :
Le RGB2HDMI offre une latence très courte et supporte tous les modes d’affichage OCS. Il est utilisable également sur les machines ECS mais ne prendra pas les modes d’affichages additionnels en 4 couleurs de l’ECS que sont le mode productivity et SuperHires.
Le kit inclus :

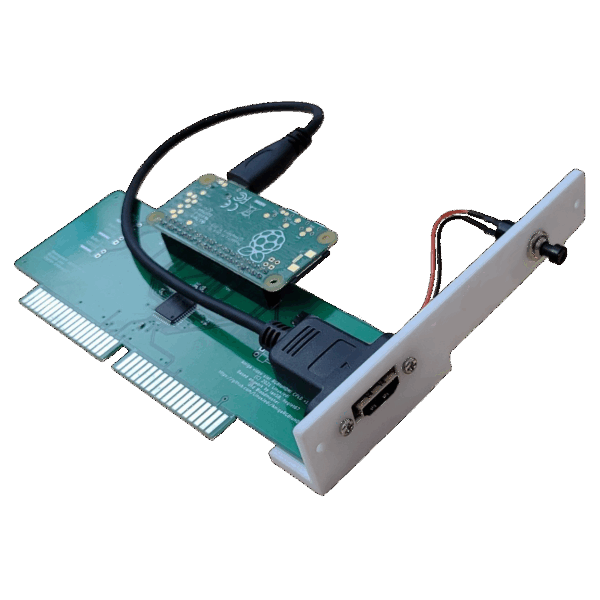

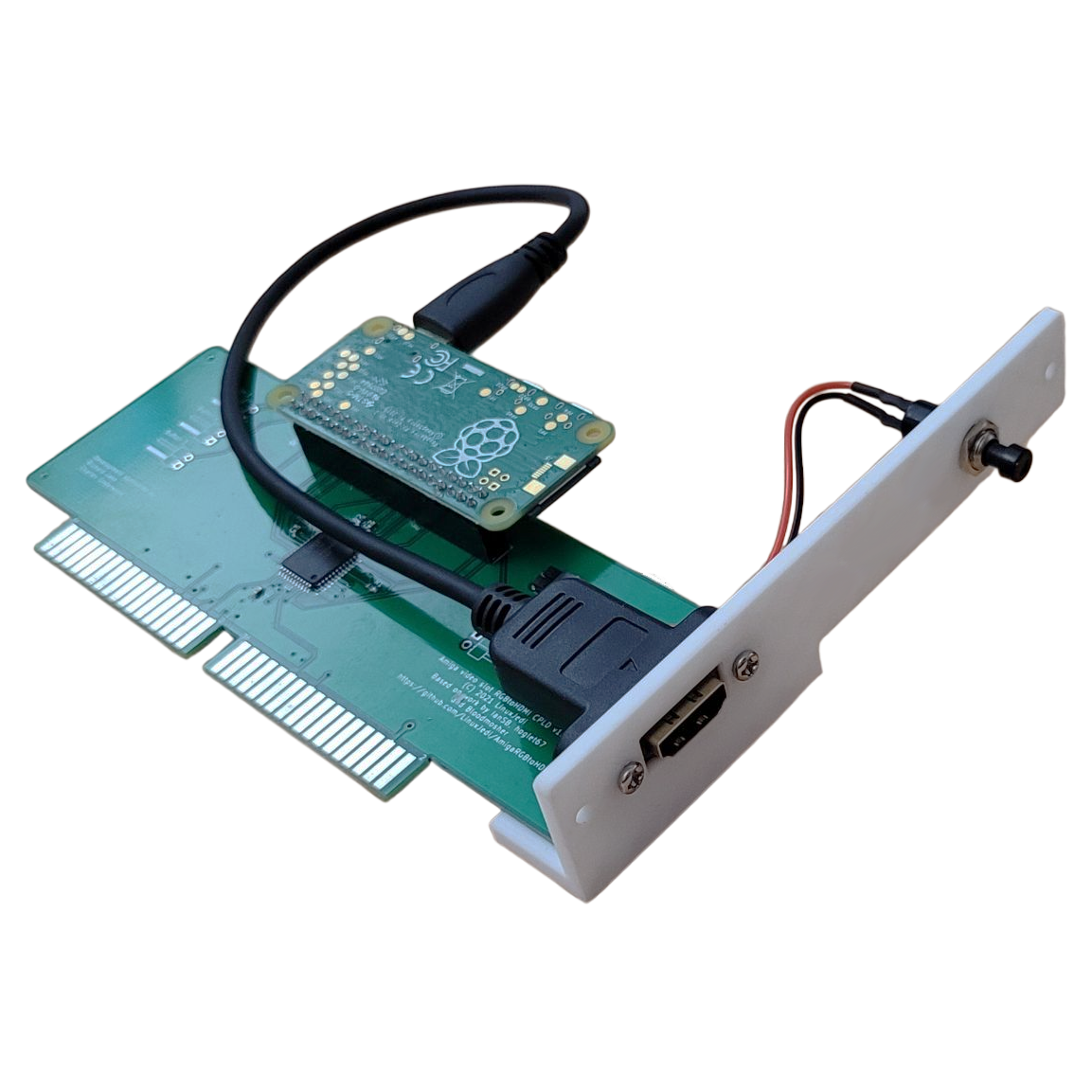

- Un adaptateur RGBtoHDMI pour slot video Amiga 2000 ou Amiga 3000 (RGBtoHDMI Rev 1.2)
- Une carte microSD prête à démarrer avec le logiciel requis installé.
- Un adaptateur MicroSD>SD vous permettant de connecter la carte MicroSD à votre ordinateur pour de futures mises à jour.
- Un câble avec bouton poussoir pour la gestion du menu de paramètrages du RGB2HDMI.
Le options disponibles :
- Un RaspberryPi zero sur lequel a été soudé le pinheader indispensable au fonctionnement du RGB2HDMI (Selon les arrivages et les difficultés à se fournir, le Pi Zero sera remplacé sans surcout par un Pi Zero W ou WH)
- Un câble adaptateur mHDMI vers HDMI.
Veuillez noter qu’un Raspberry Pi Zero avec pinheader soudé est indispensable au fonctionnement de ce kit; Le câble adaptateur mHDMI-HDMI également si vous n’en avez pas déjà un.
Installation :

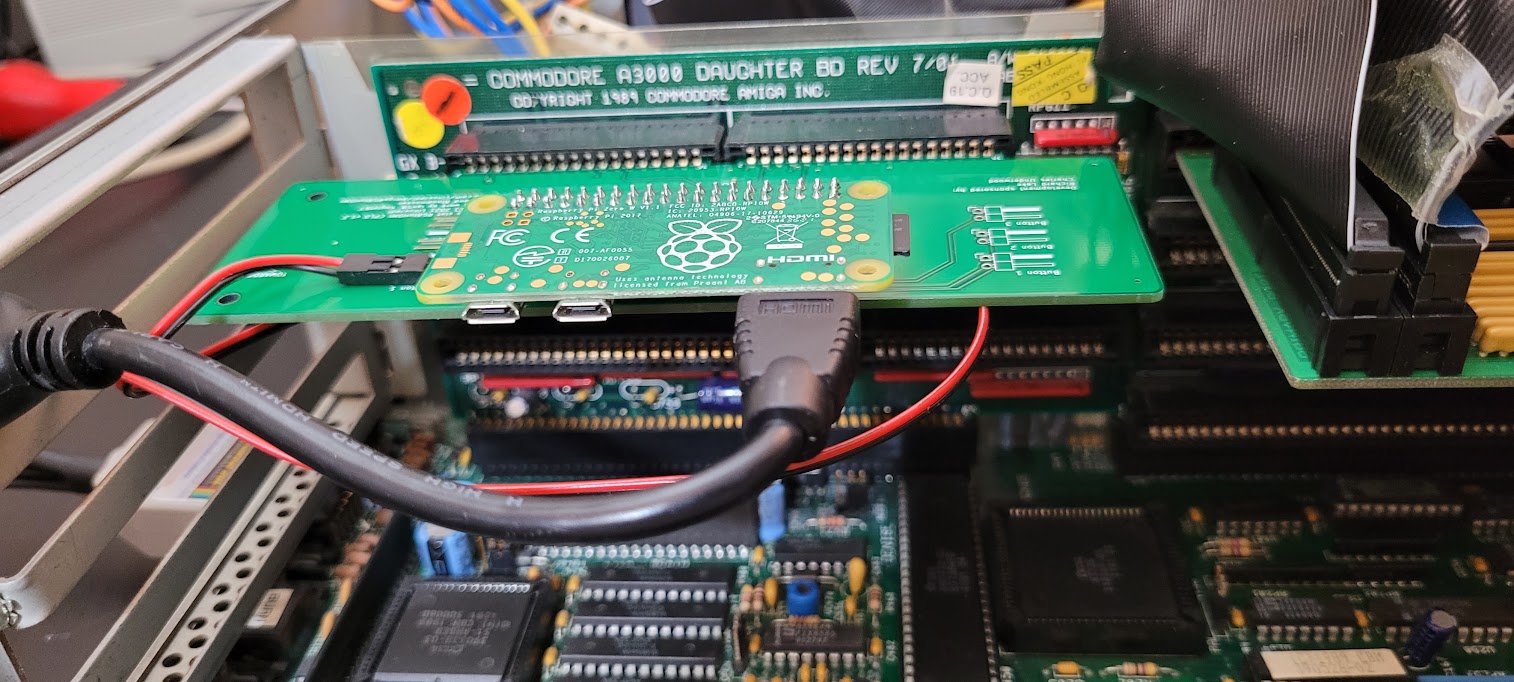

Une fois la machine ouverte, l’installation ne prendra pas plus de 2 minutes. Tout est livré prêt à démarrer, aucun logiciel supplémentaire n’est requis. Une notice de montage en français avec illustrations est fournie.
Caractéristiques principales :
- Kit RGB2HDMI prêt à démarrer (Si vous sélectionnez toutes les options) pour slot vidéo.
- Affichage 50Hz pour une Synchro parfaite. (Paramètrable à 60Hz également)
- Connection sur slot vidéo Amiga 2000 / Amiga 3000.
- Rien à souder, il n’y a plus qu’à assembler les différents éléments.
- Basé sur le projet Amiga-Digital-Video de C0pperdragon adapté par LinuxJedi.
